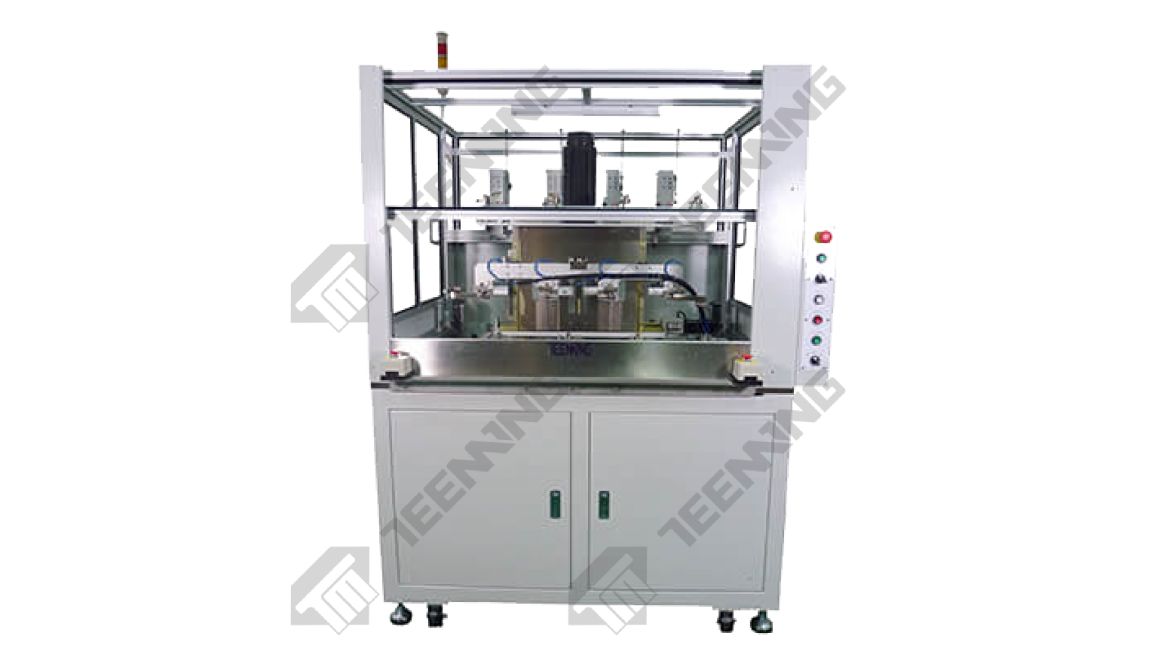

导线精准定位
双工位高速针式以达到最大生产力
伺服器驱动，可变化不同角度
具整列排线、单线之绕线功能
绕线速度可依积厚不同调整设定
客製的绕线治具设计，更换容易
| 绕线主轴/驱动轴数 | 4轴(7轴) |
| 控制方式 | AC 伺服马达 |
| 资料储存 | 硬碟 |
| 控制轴 | 7轴 |
| 轴间距 | 250mm |
| 最大线径 | 0.7mm |
| 最大速度 | 420RPM(依骨架积厚及线径的不同而调整改变) |
| Q轴导针绕线机构(汽缸) | 0°-90° |
| Q轴导针绕线机构(伺服马达) | 伺服机构改变导针不同的角度，以减少张力(建议0.6mm以上适用) |
| 捲轴方向 | 正/反转 |
| 轴停精度(软体) | +/- 0.01° |
| 移动距离-X轴 | 240 mm |
| 移动距离-Y轴 | 175 mm |
| 移动距离-Z轴 | 140 mm |
| 电源 | AC 220V 3 phase |
| 消耗功率 | 10KW |
| 气压需求 | 5~6 kgs /c㎡( =0.5~0.6MPA ) |
| 机台尺寸 | 1560(L) x 1360(W) x 1930(H)mm |
| 机台重量 | 600KGS |
| 选配 | 1.电子张力器、伺服张力器(可由程序设定绕线张力) 2.线桶和张力架 |
为求机械性能完美，规格与款式时有更新，恕不另行通知
手动上骨架到绕线工装上
↓

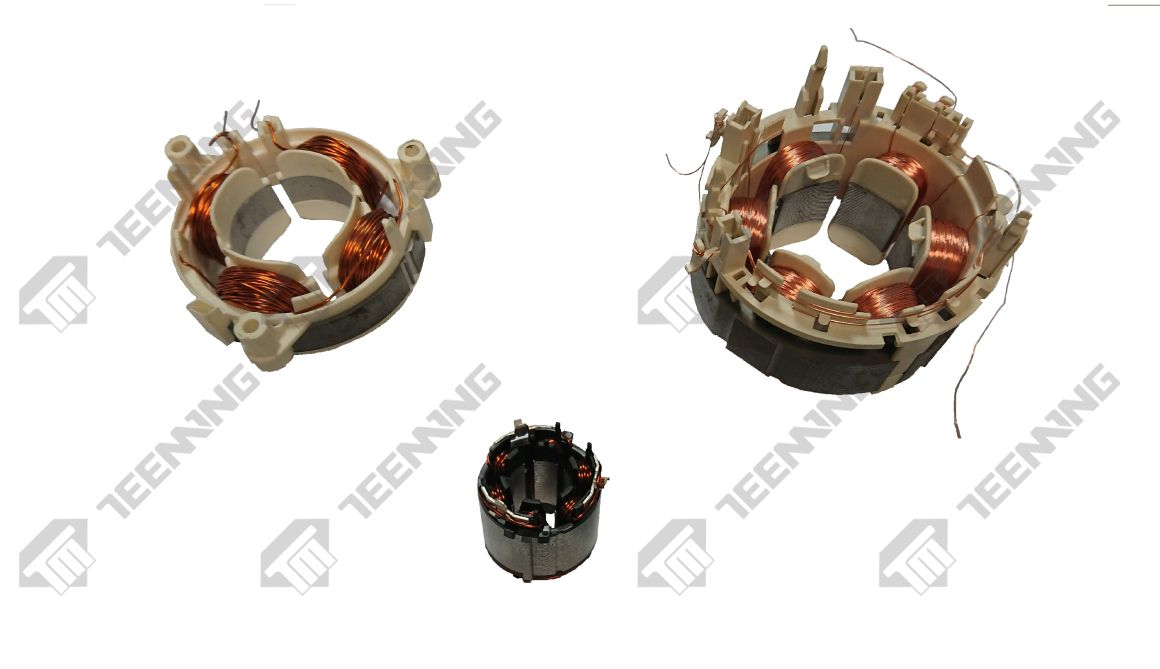

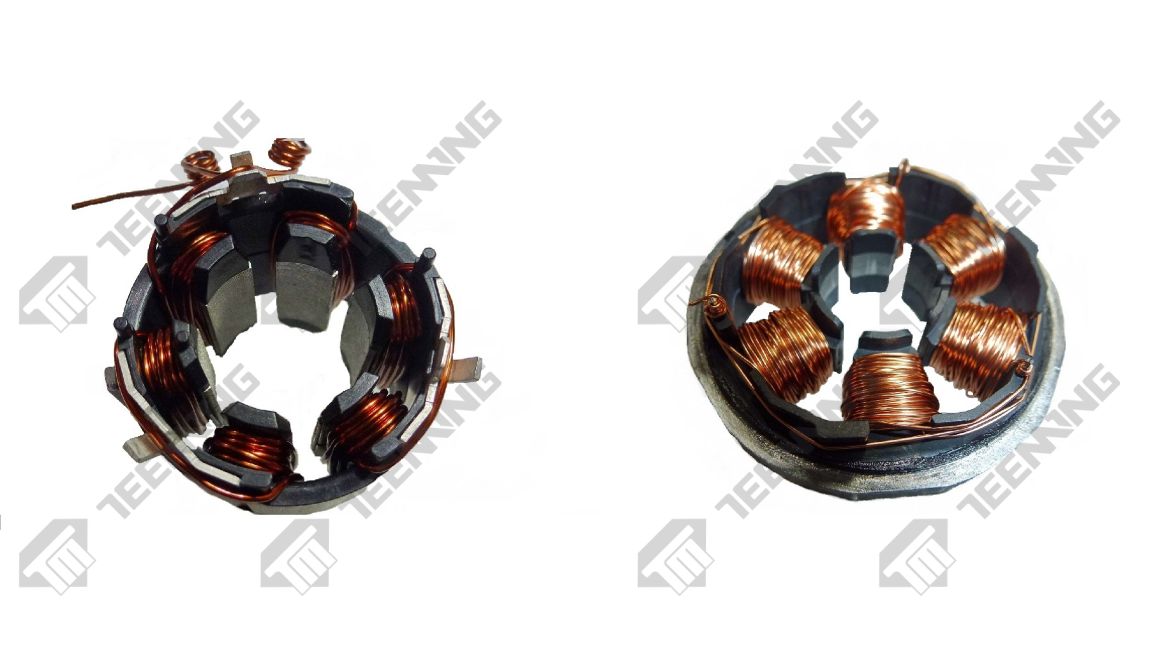

绕线
↓
自动缠PIN功能
↓
自动剪刀
↓
手动下料
